ROBUSKEY® v3.2 操作ガイド

for Adobe® Photoshop® ( Mac )

2019年12月20日 更新

【Windowsをお使いの方はこちらへ】

Copyright © 2008 Research Institute of Systems Planning,Inc. All rights reserved.

このファイルは、将来予告なしに変更されることがあります。株式会社システム計画研究所は、このファイルにおけるいかなる誤謬または不正確な記述に対しても、また、このファイルに記載されている内容によって読者が不利益を被った場合でも、何ら責任または補償を負うものではありません。このファイルの一部分、または全体を、株式会社システム計画研究所の書面による許可なしに電子的、機械的、その他いかなる手段・形式であっても、個人利用以外の目的で複製、または、配布することは認めません。ただし、これは著作権法に定められている権利を何ら制限するものではありません。

目次

操作ガイドの使い方

このドキュメントは、ROBUSKEY® を使って、クロマキー合成を行う際の操作方法などについて記載してあります。

初めてROBUSKEY® をお使いになる方は、まず、ROBUSKEYの基本操作をお読みください。

ROBUSKEYを使いこなす以降に、具体的なROBUSKEYに関する操作方法などを記載しています。

目次に戻る

ROBUSKEYの基本操作

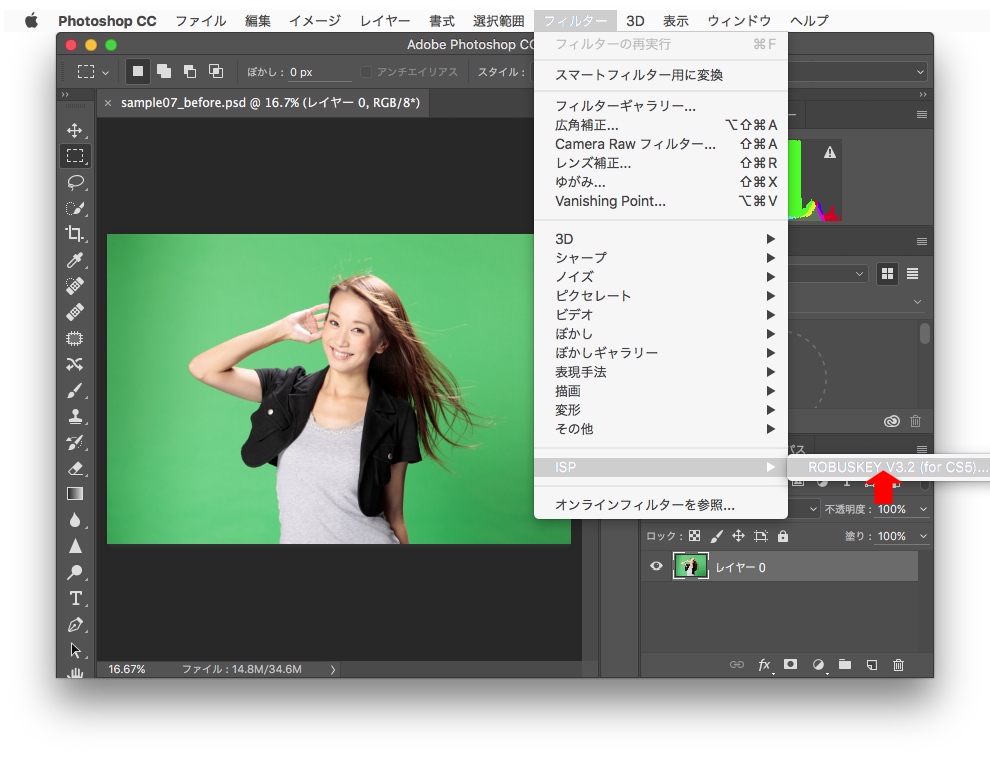

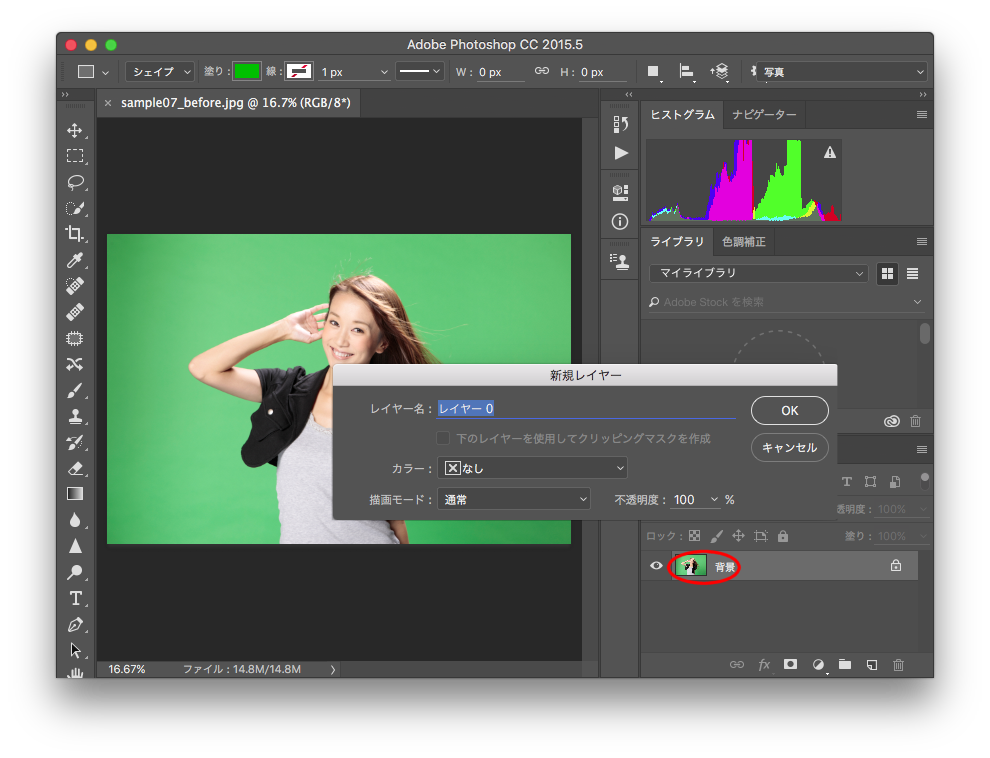

ROBUSKEYの基本的な使い方について説明します。

目次に戻る

ROBUSKEY画面の説明

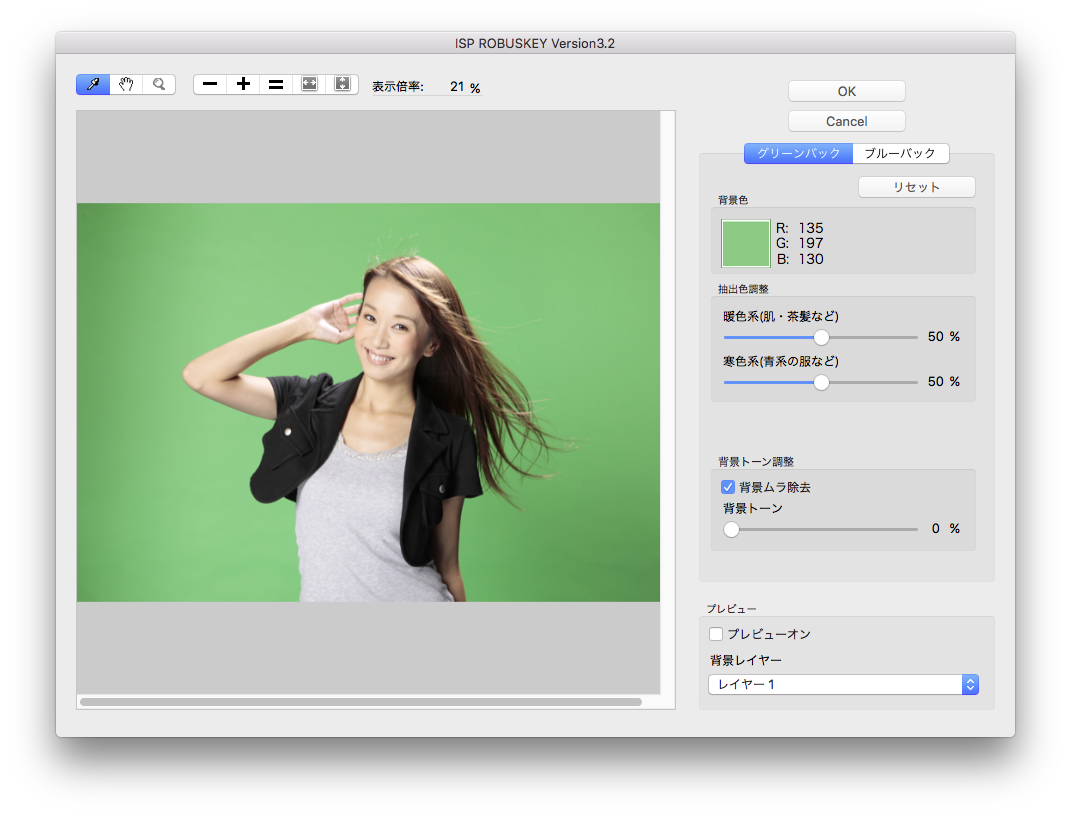

ROBUSKEY操作ウインドウ画面の各部名称を説明します。

まずROBUSKEY操作ウィンドウの主要な部分について説明します。

主要なコントロール説明
OKボタンクロマキー処理を実行し、Photoshopのレイヤーに処理結果を反映します。
returnキーでも同じ処理となります。
キャンセルボタンクロマキー処理を中断し、Photoshopの操作に戻ります。元のレイヤーの変更は行いません。
escキーでも同じ処理となります。
画像表示エリア処理対象の画像を表示します。

画像表示エリアの左上部にツールボタンがあります。ツールボタンは、マウスポインタの動作を設定できます。

ツールボタン説明
スポイトツール背景色を取得します。画像表示エリア上のクリックした点の色が背景色として設定されます。
ハンドツール画像表示エリアの画像を移動します。ドラッグ＆ドロップすることで表示画像が移動します。
虫眼鏡ツール 画像表示エリアの表示倍率を操作します。クリックすると拡大し、option+クリックで縮小します。
※ Photoshop CS5以上では使用できません。

画面表示エリアの上部には、スケールコントロールがあります。スケールコントロールは、画像表示エリアの表示倍率を変更できます。

スケールコントロール説明
＋ボタン画像表示エリアの表示倍率を１段階大きくします。1600％まで拡大できます。
－ボタン画像表示エリアの表示倍率を１段階小さくします。6％まで縮小できます。
＝ボタン画像を等倍表示します。
「横幅に合わせる」ボタン画像表示エリアの横幅に合わせて表示します。
「縦幅に合わせる」ボタン画像表示エリアの縦幅に合わせて表示します。

画像表示エリアの右側は、パラメータ設定エリアです。各パラメータの設定によるクロマキー処理の調整については、別途調整パラメータの設定に記載しています。

パラメータ設定エリア説明
処理モード設定（タブ）クロマキー処理モードを設定します。グリーンバックモードとブルーバックモードを選択できます。
背景色スポイトツールで取得した背景色を表示します。
抽出色調整クロマキー処理の抽出色範囲を設定します。
背景トーン調整 背景に写りこんだ影の除去量を設定します。
リセット各パラメータの値を初期値にリセットします。

ウィンドウの右下部には、プレビューコントロールがあります。

プレビューコントロール説明
プレビューチェックボタン指定されたパラメータでクロマキー処理を行い、結果を画像表示エリアに表示します。
背景レイヤー選択プルダウンプレビュー時に表示する背景を選択します。処理を行っているPhotoshopファイルのレイヤーが一覧表示されます。

目次に戻る

ROBUSKEYを使いこなす

ROBUSKEYを使用してクロマキー合成を行う際の注意点やテクニックについて記載します。

クロマキー合成を前提にした撮影を行うことで、より合成品質を向上させるためには、ROBUSKEY用の写真を撮影するをご覧ください。

既に撮影済みの画像については、撮影した画像の前処理を行う、または、合成品質を調整するをご覧ください。

目次に戻る

ROBUSKEY用の写真を撮影する

ROBUSKEYは、グリーンバックもしくはブルーバックに特化したクロマキー合成を行いますが、処理に適した背景色範囲があります。撮影画像の背景色がこの範囲に入っている場合、最も精度の高い処理が実現できます。

バックペーパー

バックの素材は、反射が少ない素材が適しています。弊社では、テスト用に以下のバックペーパーを使用しています。

色使用しているバックペーパー
グリーンスーペリア　#54　スティンガー
セットペーパー　28　ブライトグリーン
ブルースーペリア　#6　ナサブルー
セットペーパー　35　ブルーヘブン

ライティング

ROBUSKEYは「背景ムラ除去」機能により、背景の濃淡をクリアにすることが可能ですが、より均一にライティングすることにで、さらに精度よくクロマキー処理を行うことができます。

また、あらかじめ合成する予定の背景画像に合わせたライティング（光源方向を合わせるなど）を行うことで、より自然な合成が可能になります。

ホワイトバランス

ROBUSKEYはホワイトバランスが適切に設定されていることを前提に抽出処理を行います。ご利用のカメラの説明書に従って適切なホワイトバランスを設定してください。

特に肌や白い衣装への背景の写り込みの除去は、ホワイトバランスが適切に設定されている必要があります。

背景色範囲

ROBUSKEYを使用したによるクロマキー処理に適した色見本、適さない色見本は以下の通りです。

グリーンブルー
最も適した色HSB表色系
【 H=100°, S=60%, B=75% 】		HSB表色系
【 H=200°, S=60%, B=75% 】
この条件に近い背景色の場合、最も精度の高い処理を行うことができます。
適さない色（彩度）HSB表色系
【 Sが40%以下 】		HSB表色系
【 Sが40%以下 】
毛先などの抽出精度が低下します。
適さない色（輝度）HSB表色系
【 Bが50%以下 】		HSB表色系
【 Bが65%以下 】
HSB表色系
【 Bが90%以上 】		HSB表色系
【 Bが90%以上 】
ノイズが増加し、全体的な抽出精度が低下します。
その他の適さない色一部の黄色

HSB表色系とは、H(色相:Hue)、S(彩度:Saturation)、B(明度:Brightness)で色を表現したものです。Photoshopの「情報ウィンドウ」で確認することができます。詳しい表示方法については、Photoshopのマニュアルを参照してください。

目次に戻る

撮影した画像の前処理を行う

撮影した画像をPhotoshopに読み込む前の処理工程について、注意する点を記載します。

RAW現像

デジタル一眼レフカメラなどの、プロフェッショナル向け／ハイアマチュア向けデジタルカメラを使って撮影する場合、RAW画像データを現像してからクロマキー処理を行います。このような場合は、Photoshop® のCamera Rawより、カメラに付属の現像ソフトを使用することで高精度な抽出が可能になります。

ROBUSKEYは、キヤノン、ニコン、オリンパス、富士フイルムなどの市販のカメラ現像画像に対してチューニングしています。Photoshop® のCamera Rawはこれらと特性が大きく異なるため、被写体によっては抽出精度が落ちる場合があります。特に黒髪の被写体では毛先に白成分が残ることがあります。

色調整

トーンカーブ等を使用した色調整は、ROBUSKEY使用後に行うことをお勧めします。

ROBUSKEYは、背景と被写体の色の関係を基に、精密な計算による高精度な抽出を実現しています。クロマキー処理前に色調整を行うことで、この色の関係が変化した場合、抽出精度に影響が発生することがあります。

目次に戻る

合成品質を調整する

ROBUSKEYを使用したクロマキー合成の品質は、パラメータを操作することによって調整が可能です。次章、調整パラメータの説明にROBUSKEYで調整可能なパラメータがクロマキー処理結果にどのように影響するかを記載してあります。これを参考に合成品質の調整を行ってください。

ROBUSKEYによるクロマキー処理では、細かい部分（例えば毛先）などの品質を追求した結果、他の部分の品質に影響が出てしまう場合があります。

このような場合は、マスクを作成するなどして部分ごとに分解した後、それぞれに適切なパラメータで処理を行い、重ね合わせることで対処することができます。

緑の被写体の例

グリーンバック処理時に、被写体の一部に緑が含まれる場合の対処方を示します。（一部の黄色など被写体中の抜けすぎた部分は同様の方法で対処できます。）

元画像処理中合成後画像
全体画像
ROBUSKEYを適用するだけでは、「処理中」のようになってしまいます。
部分画像
緑色の帯の部分が、クロマキー処理の影響を受けて、背景が透けています。
微調整後
透けていた帯の周辺部分のみ、元画像をコピーして重ね合わせます。

目次に戻る

調整パラメータの説明

この章では、各種パラメータがどのようにクロマキー処理結果に影響するのかについて、記載します。

抽出色調整（グリーンモード）：暖色系（肌・茶髪など）

左側にスライド 肌や茶髪など、赤系統の被写体部分の抽出量を調整します。 右側にスライド
肌や茶髪などに写り込んでいる背景色グリーンをより多く抽出します。 肌や茶髪などに写り込んでいる背景色グリーンの除去量が減ります。

抽出色調整（グリーンモード）：寒色系（青色の服など）

暖色系（肌・茶髪など）とは対照的に、青系統の服などの輪郭部分の抜け具合を調整します。ROBUSKEY V3.0, V3.1およびLiteではアルゴリズムの改良により、このパラメータはほとんど調整する必要がありません。

抽出色調整（ブルーモード）：暖色系（肌・茶髪など）

左側にスライド ブルーバックの場合は、まずこのパラメータを使って、肌や茶髪部分の色を調整します。 右側にスライド
肌・茶髪の赤みがより強くなります。 肌・茶髪の赤みがひき、黒っぽくなります。

抽出色調整（ブルーモード）：明るい色（白ベールなど）

左側にスライド 暖色系（肌・茶髪など）パラメータを調整した結果、被写体の明るい部分の色が変化してしまうことがあります。このときはこのパラメータを調整します。 右側にスライド
明るい部分がベージュ／ピンク寄りになります。 明るい部分の白みが増します。

抽出色調整（ブルーモード）：暗い色（黒髪など）

左側にスライド 暖色系（肌・茶髪など）パラメータを調整した結果、被写体の暗い部分の色が変化してしまうことがあります。このときはこのパラメータを調整します。 右側にスライド
暗い部分がやや茶色っぽくなります。 暗い部分の黒みが増します。

背景ムラ除去と背景トーン調整

背景ムラ除去と背景トーン調整は組み合わせて調整することで、背景部分の抽出量を調整します。

背景ムラ除去：ON背景ムラ除去：OFF
レンズの周辺減光や被写体によってできる影など、局所的な背景ムラを除去します。被写体の影などを生かしたクロマキー合成を行うことができます。
背景トーン調整（左側）
毛先などの細かい輪郭を残すことができます。一方で、背景の暗い部分の除去量が少なくなります。
背景トーン調整（右側）
背景の暗い部分の除去量が多くなります。一方で、毛先などの細かい輪郭が失われます。

目次に戻る

お問い合わせ

ROBUSKEY® についてのお問い合わせは、電子メールにて受け付けております。

ROBUSKEYサポートデスク

また、弊社Webサイトでは、製品に関する最新情報などを提供しております。

http://www.robuskey.com/photo-plugin/
